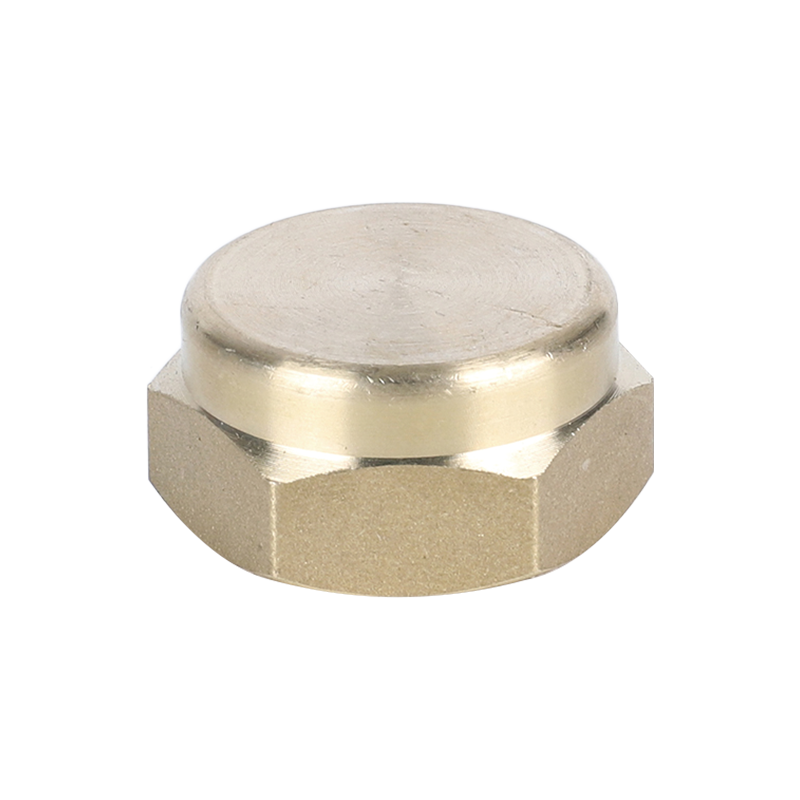

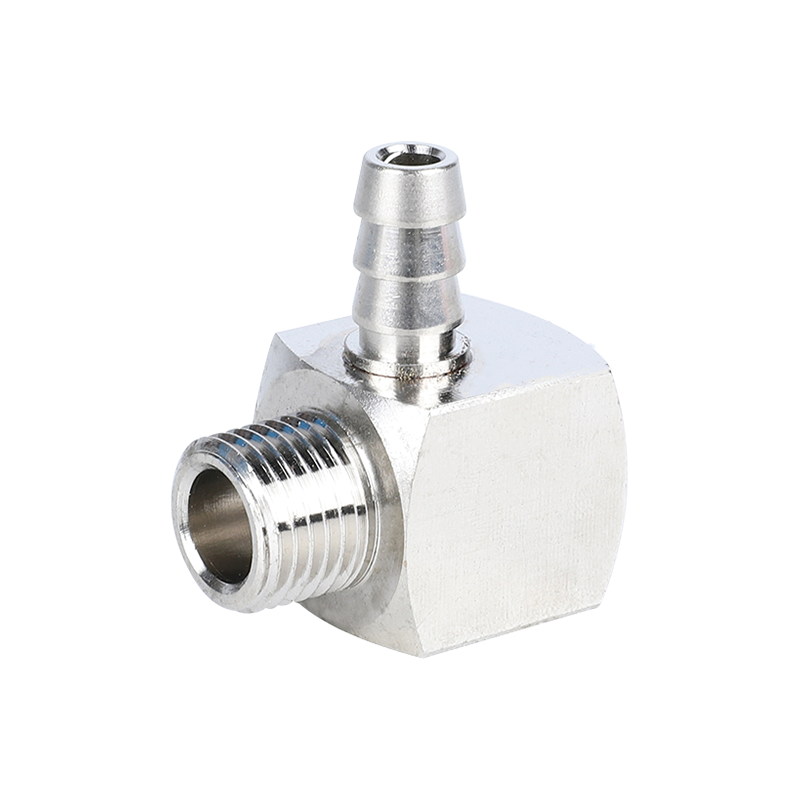

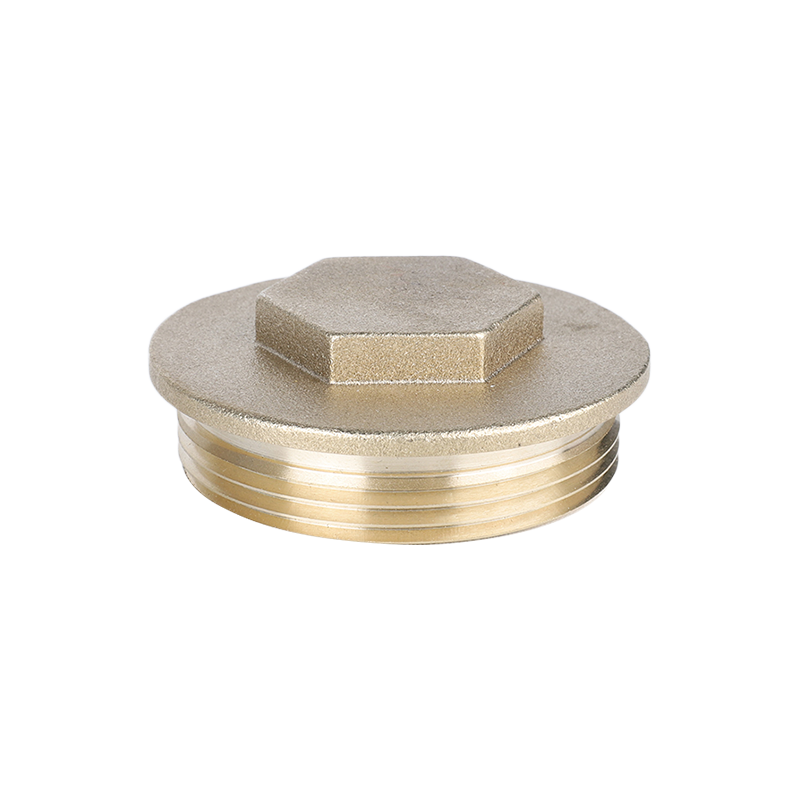

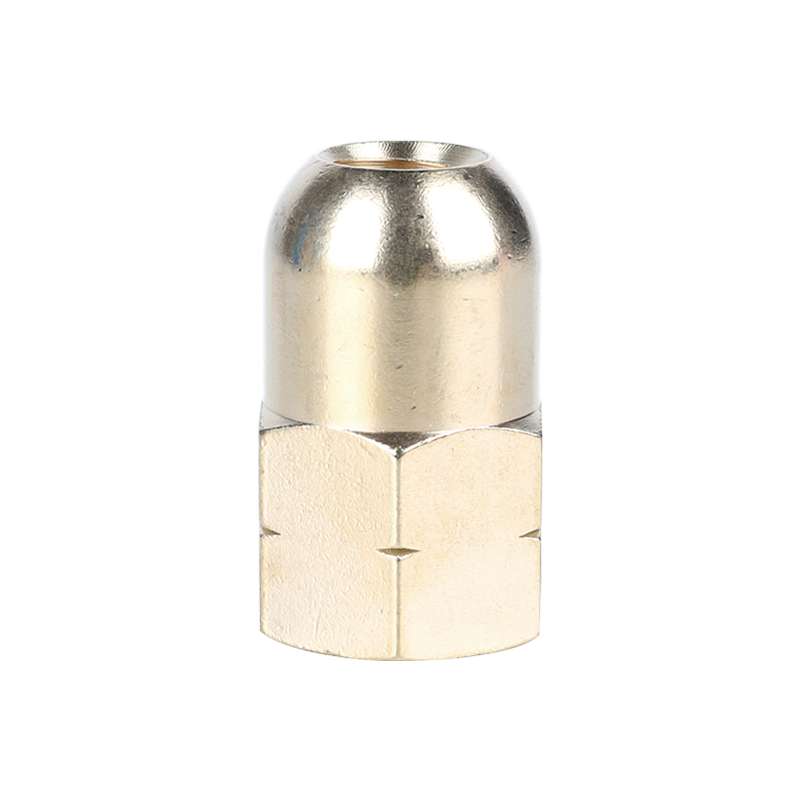

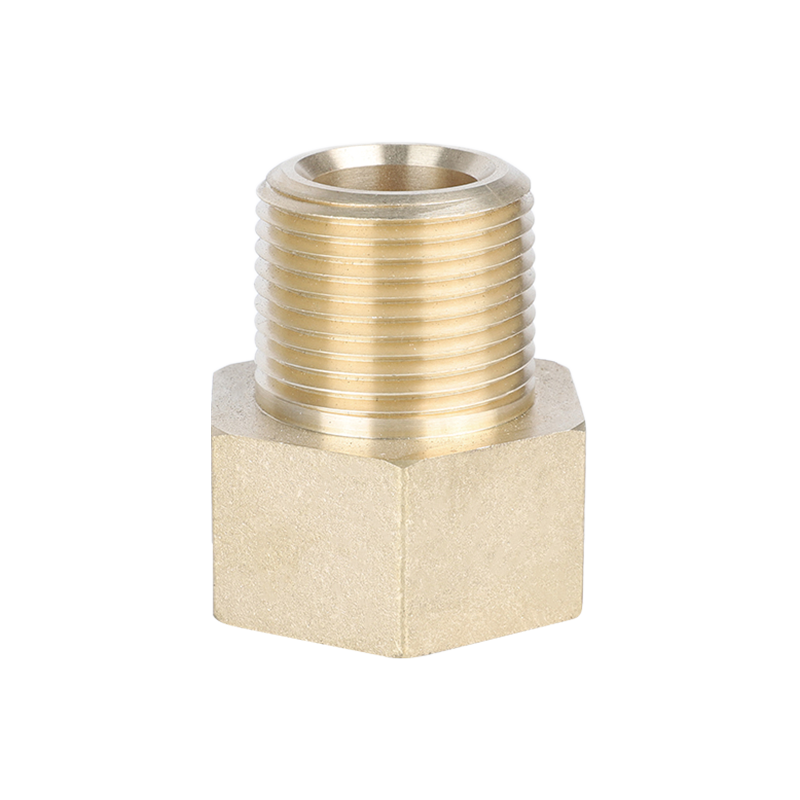

異形管継手 メーカー

最新の産業および民間の流体伝送システムでは、標準化されたティー、クロス、従来のエルボ、およびレデューサーが配管ネットワークのバックボーンを形成します。しかし、建築空間の制約の増大、工業設備の複雑さの急増、特定の流体力学要件の出現により、複雑な空間クリアランス、多方向の精密な流れの分布、または不均一な断面遷移を処理する場合、標準的なフィッティングでは不十分なことがよくあります。これらのシナリオでは、 異形管継手 は、複雑な配管レイアウトにおけるエンジニアリングのボトルネックを解決するための重要なコンポーネントとして機能します。

コアの定義と幾何学的複雑さ

異形管継手 独自の幾何学的構造または複雑な内部流路を使用して設計された、標準化されていない配管接続コンポーネントを指します。従来の対称または直角構成に限定されるのではなく、特定の空間制限、流体ルーティングの要求、または複数媒体の混合要件を満たすためにカスタム開発されています。

幾何学的特徴と構造機能に基づいて、 異形管継手 市場では次のように分類できます。

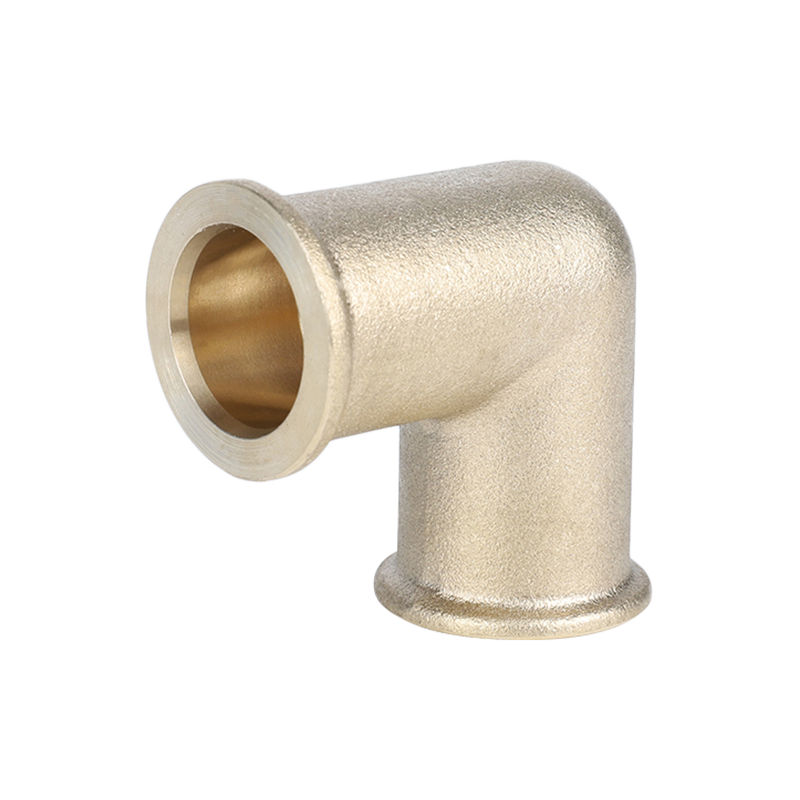

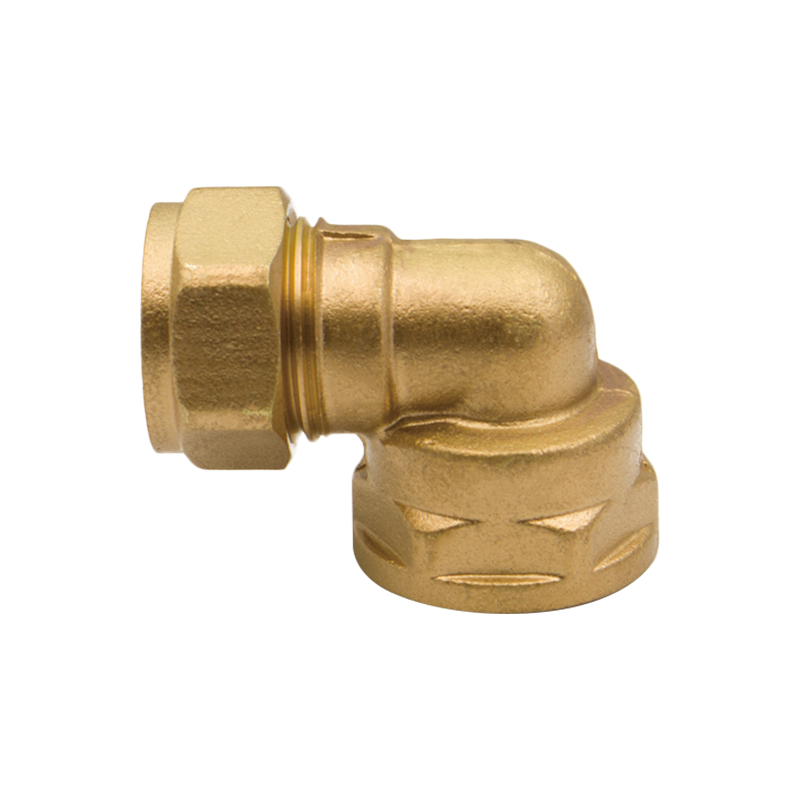

非標準アングルエルボ: 一般的な 45 度または 90 度のエルボとは異なり、これらの継手は、30 度、60 度、135 度、さらには正確な小数点角度などのカスタマイズされた回転角度を備えています。これらは、限られたスペース内で正確な配線クリアランスを実現するために使用されます。

非対称および複合マルチポート継手: これらの分岐出口は、さまざまな直径、放出角度、または 3 次元の空間方向を持っています。これらは、メインラインからさまざまなサブシステムに流体を不均一に分配するために利用されます。

偏心減速機と不規則な遷移: これらのコンポーネントは、異なるパイプ直径間のギャップを埋めるだけでなく、移行中に流体の軸方向の位置も変更します。これらは、液体の蓄積を回避する必要があるポンプの吸引端や、システムがキャビテーションの影響を非常に受けやすい場所で頻繁に使用されます。

カスタムマニホールドと統合流体ブロック: 複数のバルブインターフェース、分配チャネル、センサー取り付けポートを単一の不規則な金属ブロックに統合することで、これらのコンポーネントは溶接や外部接続点を最小限に抑えます。

パフォーマンスパラメータと標準化の比較

以来 異形管継手 要求の厳しい環境やスペースに制約のある環境に配備されることが多く、その技術指標や機械的性能は通常の標準継手とは大きく異なります。以下の表は、カスタマイズされた製品間の主要な技術パラメータの比較の概要を示しています。 異形管継手 従来の標準フィッティング:

現代産業における異形管継手への依存

流体制御分野における高度な集積化と安全性を追求し、 寧波雲華バルブ有限公司 は、その深い技術的専門知識と鋭い市場洞察を活用して、さまざまな流体システムコンポーネントの最適化と製造に深く取り組んでいます。ガスバルブ、流体バルブ、給水バルブ、ハードウェアアクセサリの研究、開発、生産、販売、サービスを専門とする革新的な企業として、 寧波雲華バルブ有限公司 単一の標準部品ではもはや複雑なエンジニアリング要求を満たすことができないことを十分に理解しています。

現代の産業は以下に大きく依存しています 異形管継手 次の 3 つの主要な要因によるものです。

安全リスクの排除: 複数の標準コンポーネントを接合して強制溶接して特定の角度を作成すると、多数の溶接が発生します。すべての溶接は潜在的な漏れ点と応力集中の場所を表します。対照的に、一体成形 異形管継手 溶接数が大幅に減少するため、システム全体のシールの信頼性と圧力定格が向上します。

流体効率の最適化: 任意に組み立てられた配管は、内部で激しい乱流やデッドレッグを容易に生じさせ、流体抵抗の増加、エネルギー消費量の増加、さらには中程度の劣化を引き起こします。科学的に設計された 異形管継手 圧力降下を効果的に最小限に抑える流線型の内部チャネルを備えています。

スペース利用の最大化: 最新の工場、自動化された組立ライン、コンパクトな機器の内部では、スペースがミリメートル単位で測定されることがよくあります。 寧波雲華バルブ有限公司 を運営する 20,000平方メートル 完全に自動化された精密機械加工ワークショップを備えた生産施設。国内外の先進的な CNC 工作機械とプロ仕様の自動検査装置により、幾何学的に複雑で要求の厳しい検査が確実に行われます。 異形管継手 厳密な空間レイアウトを絶対的な精度で一致させます。

基本的な給水ネットワークから高度な流体制御装置まで、 異形管継手 かけがえのない幾何学的適応性により、効率的かつ安全な流体ネットワーク運用を確保するための重要な基盤として機能します。

高品質 異形管継手 正確な幾何学的設計だけでなく、高度な製造プロセスと材料科学の緊密な統合にも依存します。不規則な構造は流体圧力を受けると応力分布が不均一になる傾向があるため、流体システムを安全に操作するには、適切な成形技術と高仕様の材料を選択することが重要です。

コア製造技術の比較分析

さまざまな産業環境および民間環境にわたる圧力容量と精度に対する明確な要件を満たすために、 異形管継手 伝統的な鍛造から最新の積層造形まで多岐にわたります。以下は、これらの不規則なコンポーネントの製造に使用される 4 つの最も一般的な製造技術の詳細な比較です。

主流の材料と機械的性能の比較

流体媒体 (ガス、浄水、腐食性の高い化学物質など) が異なると、製品の引張強度、耐食性、および温度耐性に対して根本的に異なる要件が課せられます。 異形管継手 。実際の用途では、次の 4 つのクラスの材料が最も一般的です。

ステンレス鋼 (例: 304、316L): 優れた耐食性と衛生基準を備え、スケールが発生しにくい滑らかな表面を備えています。製薬、食品、ハイエンド浄水システムで広く使用されています。

真鍮および銅合金: 優れた気密性と天然抗菌性を備え、加工が容易なため、ガスシステムや都市用水道のバルブの中核材料となっています。

炭素鋼および合金鋼: 高い引張強度と高温および耐圧力性を備えており、特殊な重工業における高圧流体輸送によく使用されます。

エンジニアリングプラスチック (例: PVDF、PTFE): 強酸や強アルカリに対して絶対的な化学的不活性を持っています。機械的強度は金属よりも低いですが、腐食性の高い環境では依然として代替品として使用できません。

不規則な構造における材料の挙動をより明確に示すために、以下の表は典型的な材料の物理的パラメータと機械的パラメータを比較しています。

近代化されたワークショップでのプロセス保証

製造業 異形管継手 高い機械的安定性を備えた製品には、科学的な材料配合だけでなく、強力なデジタル製造プラットフォームも必要です。 寧波雲華バルブ有限公司 はこの分野で強力な製造能力を発揮します。ガスバルブ、流体バルブ、給水バルブ、ハードウェアアクセサリの分野に10年以上取り組んできた革新的な企業として、同社はあらゆる生産段階に高精度の製造を注入してきました。

寧波雲華バルブ有限公司 を運営する modernized production base spanning 20,000平方メートルs また、高度に専門化された完全に自動化された精密機械加工ワークショップ、組立ライン、および試験施設を確立しています。このワークショップには、国内および海外の先進的な CNC 工作機械と、専門的な自動組立および試験装置が設置されています。したがって、幾何学的に複雑な処理を行う場合、 異形管継手 同社は、先進的な 5 軸およびターンミル複合マシニング センターを利用して、ねじの精度、シール面の平面度、チャネルの中心距離が厳しいエンジニアリング基準を満たすことを保証しています。

完全に自動化されたワークショップの効率的な運営によって推進され、 寧波雲華バルブ有限公司 の年間生産能力を達成しました 200万セット バルブと 1000万セット ハードウェアアクセサリの。この規模の精密製造能力により、同社は複雑で困難なカスタマイズされた製品に対応できるようになります。 異形管継手 同時に、迅速な納品スケジュールと厳格な品質管理ループを維持します。

独自の幾何学的適応性と優れた流体制御能力により、 異形管継手 従来の標準コンポーネントの制約を超えました。これらは、厳密なスペースの最適化、流体効率、安全マージンを必要とするさまざまな分野に広く適用されています。複雑な産業機器から日常の民間住宅設備に至るまで、これらの特殊コネクタは、複雑な流体ネットワークの高効率動作を静かに確保します。

4 つの主要なアプリケーション シナリオの詳細な分析

燃料ガスおよび特殊ガス伝送システム: 可燃性ガスまたは高純度ガスの輸送中、気密性はシステムの安全性を評価するための主要な指標です。複雑な壁のコーナーや機器の吸気端に面する場合、従来の直角リンクや標準的な T 字では複数のジョイントを組み合わせる必要があり、本質的に漏れの危険性が高まります。カスタマイズされた 異形管継手 統合されたマルチチャネル移行を可能にし、流体のデッドゾーンを減らし、不規則なキャビティ内の局所的なガスの蓄積や急激な圧力スパイクを効果的に防ぎます。

都市および民間の近代的な給水ネットワーク: 地下パイプギャラリー、ポンプ室、スマート水道メーターの筐体などの狭いスペース内では、スペースが非常に貴重です。タイトなグリッド内で複数のルートにわたって正確な水の分配と再循環を実現するには、エンジニアが配置する必要があります。 異形管継手 標準外の角度やパイプ径が徐々に変化する場合。これにより、複雑な構造の建物の梁や柱をきれいにバイパスするだけでなく、流れの遷移時のウォーターハンマー効果も最小限に抑えられます。

最新の生産ラインと流体制御装置: 精密機械、自動車製造、油圧制御などの自動生産ライン内では、作動油や冷却液が機械内部の狭い隙間を通過する必要があります。実装する 異形管継手 3次元不規則流路（マルチポートマニホールド流体ブロックなど）により、センサ取付穴、圧力監視ポイント、流路をシームレスに統合し、装置内部の配管を大幅に合理化します。

ハイエンド住宅用 HVAC およびハードウェア配管システム: 現代の生活環境では、美観とスペース効率に対して厳しい要件が課されています。壁の後ろの隠しシャワーシステムや床下暖房マニホールドでは、標準の取り付け具では同一の壁への取り付けやパイプ間のクリアランスのニーズを満たすことができません。特殊な構造と洗練された表面仕上げを誇り、 異形管継手 これらの空間的ジレンマを完全に解決します。

技術指標とアプリケーション間のパフォーマンスの比較

さまざまなアプリケーション環境が判断する 異形管継手 まったく異なるベンチマークによって。以下の表は、4 つの典型的なシナリオにわたる技術パラメータと設計仕様を示しています。

ものづくりのノウハウで多分野の流体制御をサポート

精度と安全性が二重の課題となる業界をまたがるアプリケーションでは、 寧波雲華バルブ有限公司 は、10 年以上の業界経験に基づいて構築された強固な製造基盤を提供します。ガスバルブ、流体バルブ、給水バルブ、ハードウェアアクセサリの研究、開発、生産、サービスに特化した革新的な企業として、 寧波雲華バルブ有限公司 は技術革新の最前線に立ち続け、あらゆる非標準部品の実行に高水準の製造を適用しています。

その活用 20,000平方メートル 専門的な生産拠点、 寧波雲華バルブ有限公司 は、完全に自動化された精密機械加工、自動組立て、多段階の検証ステップを含む閉ループの製造パイプラインを構築しました。工場内に設置された高度な CNC 工作機械により、高精度の幾何学的寸法制御が可能になります。 異形管継手 さまざまな業界にわたって。絶対的な気密性が必要なガス システム用の複雑で不規則な部品を作成する場合でも、民間給水ネットワーク用の弾力性のある配管コンポーネントを作成する場合でも、同社の高度な自動テスト装置は、すべてのユニットが関連する安全性およびエンジニアリング基準に適合していることを保証します。

現在維持されている実質的な包括的能力は、 寧波雲華バルブ有限公司 —出力中 200万セット バルブと 1000万セット のハードウェア アクセサリの年間生産量は、組立ラインの効率性と成熟度を証明しています。これにより、多種多様かつ高精度なカスタマイズ要求に機敏に対応できるようになります。 異形管継手 燃料ガス、水道、機械設備、HVAC 部門などから供給されます。

不規則な形状は許可されますが、 異形管継手 並外れた空間適応性を備えているため、流体力学設計に多くの工学的ハードルが生じます。流体が、標準外の角度、可変断面、または多方向分岐のある不規則なチャネルを通過する場合、その内部の流れのパターン、圧力分布、およびパイプ壁に耐える応力は、標準的な継手の場合よりもはるかに複雑になります。配管システムが圧力を保持したり、流体バルブの急速な開閉によって生じる圧力インパルスやウォーターハンマーに遭遇したりすると、不規則な構造の非対称断面により非常に不均一な内部応力分布が発生します。幾何学的な不連続性により、直管に見られる応力集中レベルよりも数倍大きな応力集中レベルが発生することが多く、長期間使用すると微小亀裂が発生する可能性があります。したがって、工学設計段階では、数値シミュレーションと技術的な最適化を通じて、局所的な流体抵抗、圧力降下、構造疲労寿命を正確に計算する必要があります。

流体力学の中核となる課題とエンジニアリング ソリューション

設計を最適化する場合、 異形管継手 , エンジニアは、次の 3 つの主要な技術的ハードルに体系的に対処する必要があります。

1. 流体抵抗と局所的な圧力降下の制御

流体が不規則なエルボや断面の急激な変化を通過すると、慣性により流速の方向と大きさが大きく変化します。これにより、パイプキャビティ内に激しい乱流と渦流が容易に発生します。渦は流体の運動エネルギーを消費するため、局所的な圧力降下が増大し、機器の消費電力が増加します。 * 解決策: 数値流体力学 (CFD) シミュレーションを展開して、流線型の半径遷移 (R 角度の最適化) を内部チャネルに適用します。 異形管継手 、垂直な衝撃や鋭い階段状の移行を避けます。

2. 応力集中と疲労寿命の管理

配管システムが加圧を受けるか、突然の圧力衝撃にさらされると、非対称のプロファイルにより不均一な応力負荷が発生します。幾何学的な不連続性により、急なコーナーで高い応力集中要因が生じ、繰り返し荷重がかかると疲労の危険が生じます。 * 解決策: 有限要素解析 (FEA) を使用して不規則なプロファイルの強度を検証し、高応力ゾーンに局所的な厚さの補強を導入するか、遷移曲率を調整して応力を分散します。

3. 複雑なインターフェースの接続信頼性の確保

なぜなら 異形管継手 明確な三次元経路を示すため、標準的な単一タイプの接続では、取り付けの利便性と堅牢なシールのバランスが取れないことがあります。動作圧力と流体の品質に応じて、エンジニアはフランジ接続、突合せ溶接接続、ソケット溶接接続、またはネジ接続を慎重に構成する必要があります。

構造設計間の流体性能のパラメータ比較

チャネルの最適化が実際の動作パラメータに及ぼす影響を説明するため 異形管継手 、以下の表は、最適化されていない突然の不規則な設計と、CFD/FEA によって最適化された合理化された不規則な設計を比較しています。

厳格なエンジニアリング検証の背後にある製造の基盤

複雑な流体力学モデルを物理的に信頼できるハードウェアに変換するには、例外的な製造公差と厳格な品質管理が必要です。この技術的な実行ループでは、 寧波雲華バルブ有限公司 は、堅牢な精密製造セットアップを通じて、複雑で不規則なコンポーネントに対する信頼性の高いサポートを提供します。

ガスバルブ、流体バルブ、給水バルブ、ハードウェアアクセサリを専門とする革新的な企業として、 寧波雲華バルブ有限公司 を運営する specialized, fully automated precision processing site encompassing 20,000平方メートルs 。厳しい精度要求に直面する 異形管継手 同社は、国内外の先進的な CNC 工作機械を利用して、FEA および CFD モデルから導出されたミクロンレベルの複雑な表面、可変ねじ山、流線型の内部キャビティを物理的な製品に正確に複製します。

さらに、自動組立ラインと総合検査工場を設立しました。 寧波雲華バルブ有限公司 不規則なフィッティングのバッチごとに厳格な水圧、気密性、耐パルス性のテストを実行します。これにより、複雑な流体力学の課題に直面した場合でも、製品が一貫してエンジニアリング品質基準を満たしていることが保証されます。年間生産能力 200万セット バルブと 1000万セット ハードウェア アクセサリの豊富さは、そのプロセスの熟練度と大規模な品質管理の保証を強調しています。

ユーザーが製品の選択、設置、長期保守についてよりよく理解できるようにするため。 異形管継手 , このセクションでは、詳細な技術的な説明と、実際のアプリケーションで遭遇する一般的な質問や技術的問題に対する専門的な回答を提供します。

Q1: 水やガスを使用して長時間使用すると、一部の不規則な継手で局所的な壁の薄化が発生したり、急な角でピンホール漏れが発生したりするのはなぜですか?

* 説明: この現象は流体力学では次のように知られています。 エロージョン・コロージョン または キャビテーション 。流体が最適化されていない環境を高速で流れる場合 異形管継手 、幾何学的断面の急激な変化により、流体がパイプ壁に直接衝撃を与えます。媒体に微小固体粒子が含まれている場合、または局所的な低圧力により高い局所速度により蒸気泡が生成される場合、これらの泡の崩壊によりマイクロジェットが放出され、パイプ壁を繰り返し叩きます。時間の経過とともに、この不均一な応力と浸食によって保護金属層が破壊され、最終的には局所的に薄くなる結果になります。 * 予防設計の比較:

Q2: 異形管継手の圧力下でのプラスチック (例: PVDF) と金属 (例: 黄銅/ステンレス鋼) の根本的な違いは何ですか?

* 説明: 金属とプラスチックは異なる結晶構造を持っており、複雑で不規則なフレーム内で負荷がかかると独特の機械的挙動を引き起こします。金属は硬い結晶構造であり、降伏強度の範囲内で変形と圧力との間に線形関係を示します。対照的に、エンジニアリングプラスチックは、 クリープ特性 つまり、継続的な高圧および高温下では、荷重が最終破裂閾値を下回ったままであっても、プラスチックの不規則な継手は時間の経過とともに永久的な微塑性変形を起こす可能性があります。 * 耐圧パラメータ (同等の不規則な形状の場合):
