ホースコネクター メーカー

最新の産業用流体ネットワークと空気圧システムでは、媒体伝達の効率が生産ライン全体の動作の安定性に直接影響します。パイプライン、バルブ、ターミナル機器を接続する重要なコンポーネントとして、 ホースコネクタ 流体の誘導と圧力の抑制という二重の責任を負います。自動製造における高圧油圧ラインから、化学処理や商用給水ネットワークにおける複雑な流体制御システムに至るまで、軽度の接続障害が致命的なシステムの圧力損失、媒体の漏れ、または費用のかかる計画外のダウンタイムを引き起こす可能性があります。

グローバルな調達マネージャーにとって、堅牢な調達 ホースコネクタ これは、単にコンポーネントの購入を決定するものではなく、総所有コストを管理し、産業上の安全上の危険を排除するための戦略的措置です。高性能接続コンポーネントは、連続的な圧力脈動、熱サイクル、腐食環境などの厳しい動作条件下で、優れた機械的耐久性、信頼性の高いシールの完全性、正確な構造適合性を実証する必要があります。

これらの厳しい商業的および技術的要件を満たすために、寧波雲華バルブ有限公司は、その深い技術的専門知識と包括的な製造能力を活用して、世界の産業サプライチェーンに高精度のガス、流体、水の供給接続ソリューションを提供しています。 20,000 平方メートルの最先端の施設を擁する同社は、高度な研究開発と、専門的な完全自動精密加工ワークショップ、標準化された組立ライン、および厳格なテスト環境を統合しています。この産業基盤により、高水準の国際エンジニアリング プロジェクトにシームレスに統合されるプレミアム ハードウェア アクセサリや流体制御コンポーネントの安定した大量生産が可能になります。

国際産業貿易では、標準化とカスタマイズのバランスをとることが、流体ネットワーク設計の中心的な課題です。標準化された構成により、グローバルなサプライチェーン全体でコンポーネントの迅速な互換性が保証されますが、特定の機械的エンベロープ、極度の圧力スパイク、または珍しい媒体特性に対処するには、高度にカスタマイズされた相手先ブランド供給メーカーおよびオリジナル設計メーカーの構造設計が必要となります。 Ningbo Yunhua Valve Co., Ltd. は、プロの管理チームと 10 年にわたる専門産業育成に支えられ、ハードウェア アクセサリ 1,000 万セット、バルブ 200 万セットの年間生産能力を実現しています。この大規模なキャパシティにより、プロジェクトで標準の国際仕様の大規模バッチが必要な場合でも、高度に専門化されたカスタム接続コンポーネントが必要な場合でも、サプライ チェーンの回復力と時間厳守が維持され、厳しい品質ベンチマークに完全に準拠することが保証されます。

さまざまな接続システムの運用上の境界とアプリケーションの適合性を明確に示すために、以下の表は、重要なエンジニアリング指標にわたる標準的な商用流体コネクタの包括的な比較を示しています。

市販の流体コネクタのコア性能パラメータ

の構造アーキテクチャと材料組成 ホースコネクタ 流体またはガスの供給ネットワーク内での運用境界、構造的完全性、および長期信頼性が決まります。さまざまな熱的ストレスや機械的ストレス下でも漏れのない性能を保証するために、産業調達では、コネクタの機械的分類をメディア用途の特定の物理的要求に合わせて調整する必要があります。

材質による分類

ステンレス鋼 (グレード 304/316): 腐食性の高い環境、化学処理ライン、高圧流体ネットワーク向けに設計されています。グレード 316 ステンレス鋼にはモリブデンが含まれており、孔食や塩化物による応力亀裂に対して優れた耐性を発揮します。

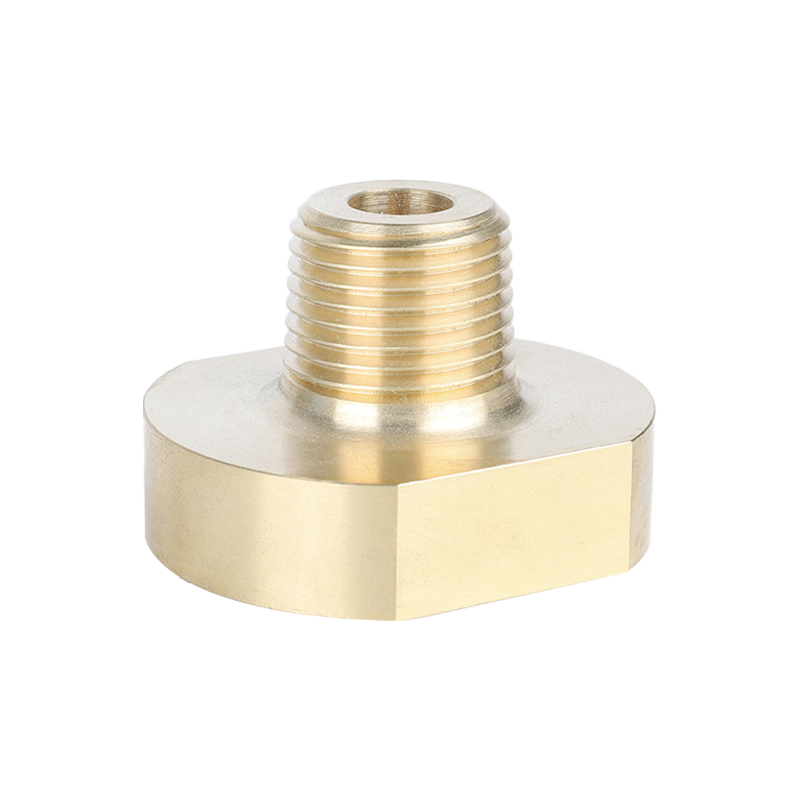

真鍮(H59/H62): 低圧から中圧の給水システム、ガス分配、空気圧計装の業界標準。真鍮は、優れた機械加工性、自然な耐火花性、および適度な熱変動下での信頼できる構造安定性を提供します。

炭素鋼 (亜鉛メッキ): 主に、高い引張強度が必須となる頑丈な油圧ラインに使用されます。表面は大気酸化を軽減するために電気亜鉛メッキまたは亜鉛ニッケルメッキで処理されています。

これらの多様な材料構造が実際の条件下で完璧に機能することを保証するために、寧波雲華バルブ有限公司は、国内外の高性能 CNC 工作機械を備えた高度な完全自動精密加工ワークショップを活用しています。この厳格な製造環境により、すべてのハードウェア アクセサリにわたって正確な肉厚、厳格な寸法均一性、および正確な材料公差が保証され、すべての真鍮または鋼製コンポーネントが厳格なエンジニアリング仕様を満たしていることが保証されます。

接続タイプと機械的インターフェースによる分類

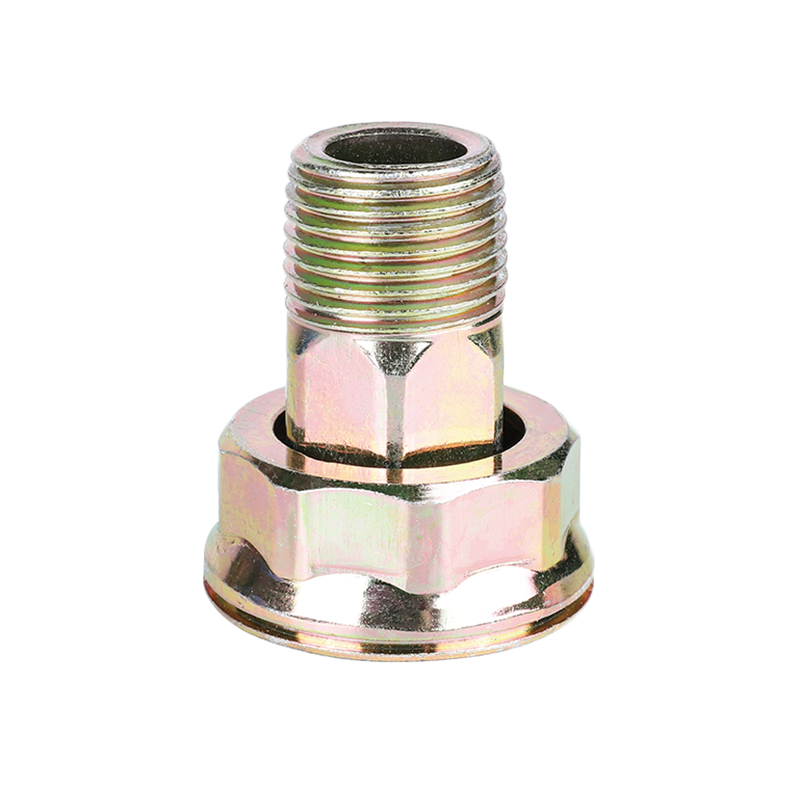

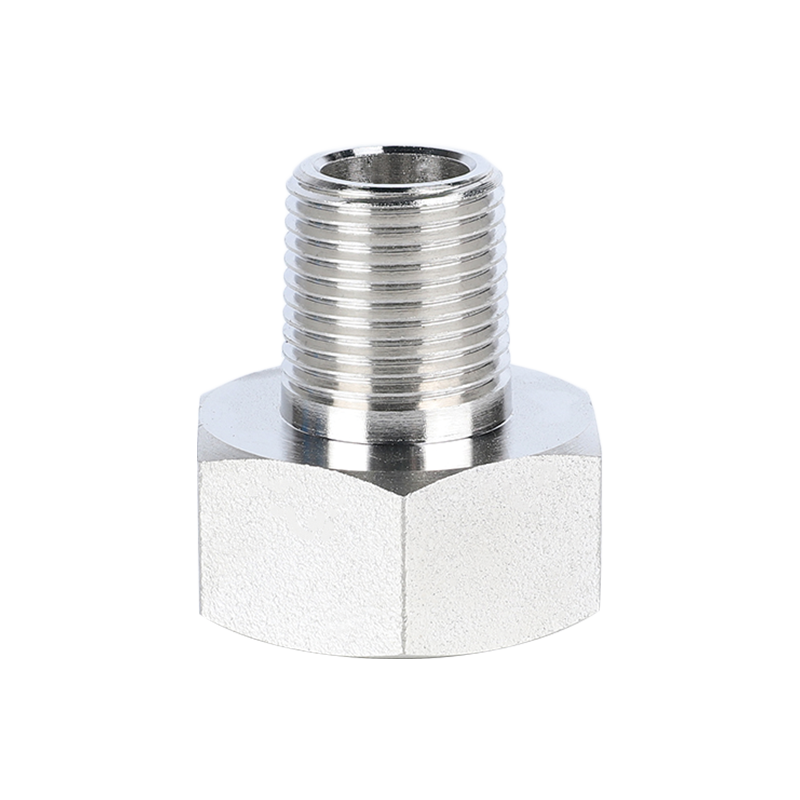

スレッド構成: これらは、流体ジョイントを固定するために機械的なネジの係合に依存しています。テーパーねじ (NPT や BSPT など) は、相手ねじを押し込むことによってシールを実現するため、二次シーラントが必要です。平行ねじ (BSPP やメトリックなど) は一定の直径を維持し、媒体の漏れを防ぐために独立したシール リングまたはガスケットに完全に依存します。

クイックディスコネクトおよびカムロックカップリング: 頻繁に組み立てと分解を必要とする運用環境向けに設計されています。これらの機構は、ロッキング カムまたはスプリング式ボール ベアリングを利用して、 ホースコネクタ 手動ツールを使わずに即座に作動するため、液体移送ステーションや自動生産ラインに最適です。

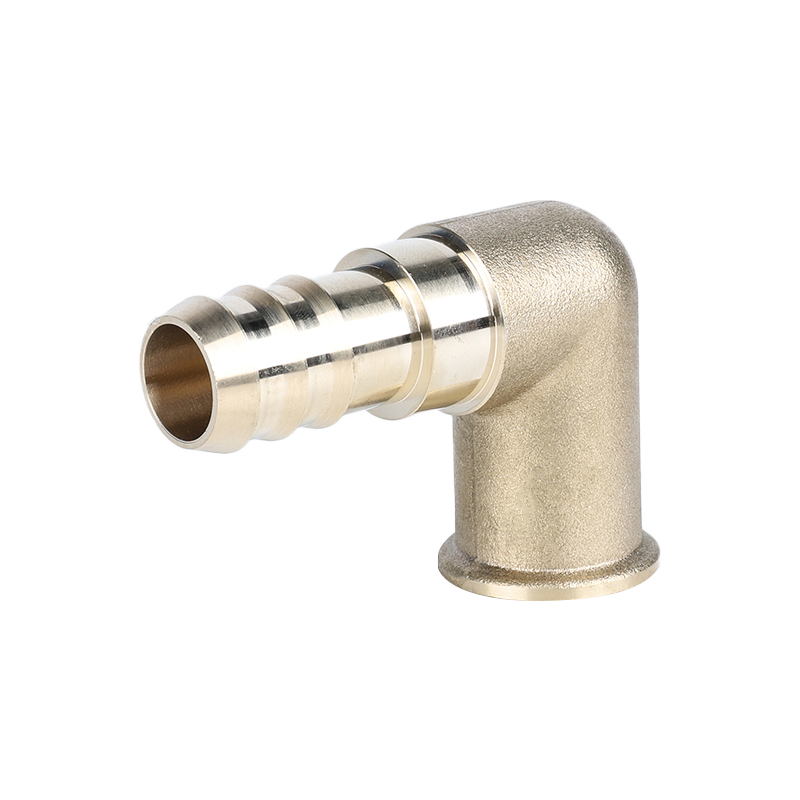

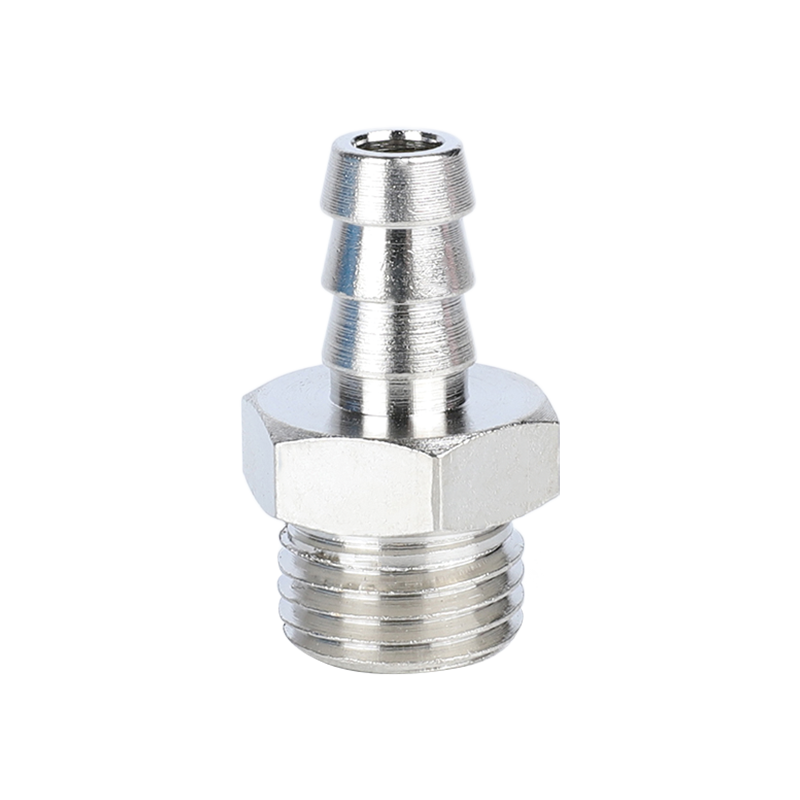

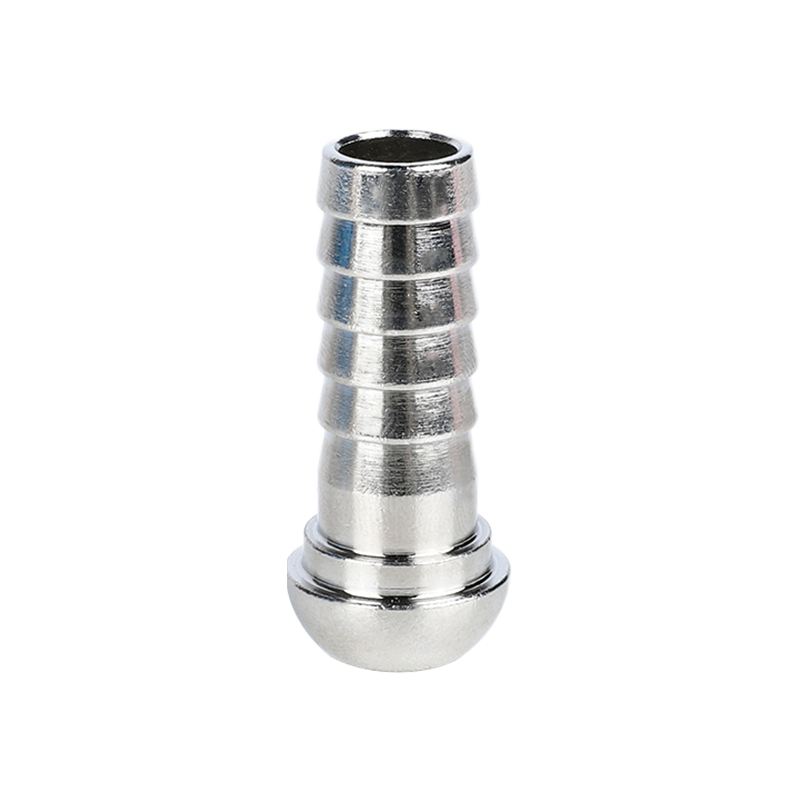

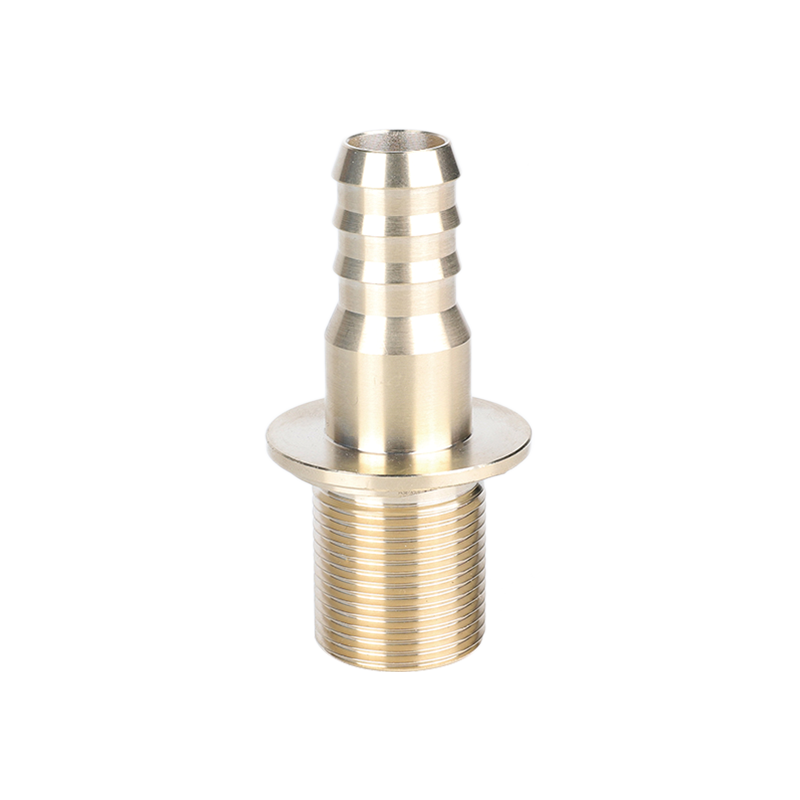

バーブおよびビーズの付属品: フレキシブルな低圧チューブ用に最適化されています。盛り上がったリッジまたは返しがフレキシブル ホースの内側ライニングを掴み、圧力下での滑り落ちを防ぐためにテンション クランプまたはフェルールを使用して外側から固定されます。

シール機構と漏れ防止技術

内部シールインターフェースは、漏れゼロ構成を保証する上で最も重要な要素です。機械的エンベロープと流体または気体の性質に応じて、次の 3 つの主な方法が使用されます。

O リング フェイス シール (ORFS): 機械加工された溝に取り付けられた合成エラストマーリングが特徴です。締め付けると、リングは平らな合わせ面に対して圧縮され、高振動下でも最大限の漏れ防止を実現します。

金属間のテーパーシール: 精密に機械加工されたマッチングコーン (37 度の JIC フレアや 45 度の SAE フレアなど) を使用します。保持ナットの機械的な力により金属表面がわずかに変形し、エラストマー部品を使用せずに永久的な高圧シールが形成されます。

平ガスケット: 主に平行ねじ配列で使用され、エラストマーまたは軟銅ワッシャーがねじの肩部の間に圧縮されます。 ホースコネクタ そして嵌合ポート。

Ningbo Yunhua Valve Co., Ltd. は、プロ仕様の自動組立および試験装置を活用して、流体制御コンポーネントに徹底的な圧力およびシール試験ワークフローを適用しています。この高精度の検証により、すべてのバルブおよびハードウェアアクセサリの内部シールシート、ねじプロファイル、嵌合寸法に構造的欠陥がないことが保証され、完全なシステムの完全性が維持されます。

ホースコネクター構造材料の技術比較

確実に ホースコネクタ 流体動力伝達、配管、ガス供給などの揮発性の物理的条件に耐えることができますが、厳密な技術仕様に従って設計および製造する必要があります。機械的公差、圧力閾値、および温度制限を標準化することで、さまざまなユーティリティ ネットワークや機械アセンブリに設置されたコンポーネントが一貫した信頼性の高いパフォーマンスを実現できるようになります。

圧力定格と温度制限

毎 ホースコネクタ 安全な展開を管理する特定の機械的境界で評価されます。

使用圧力: 材料の疲労やシールの変形なしに、コネクタが日常操作中に安全に管理できる最大連続圧力。

バースト圧力: コネクタが構造的に故障する究極の物理的限界。産業および公共施設の安全性については、エンジニアリング ガイドラインにより、突然の油圧スパイクに対応するために、破裂圧力と作動圧力の間に安全係数 (通常は 3 対 1 または 4 対 1) を設けることが義務付けられています。

熱膨張と熱収縮: 流体温度または周囲温度の動的な変化により、コネクタ合金とその内部エラストマーシールの両方の物理的寸法が変化します。コンポーネントが定格温度範囲を超えて動作すると、ねじ山の戻りや早期のシール硬化が発生し、システム障害が発生する可能性があります。

国際的な品質コンプライアンスと認証基準

国際標準化された枠組みを遵守することで、寸法測定、材料純度、安全基準がすべての生産サイクルにわたって均一に維持されることが保証されます。

ISO 9001の統合: このフレームワークにより、原材料の検査から自動加工、最終製品の検証に至るまで、生産のあらゆる段階にわたって体系的な品質管理が強化されます。

CE および GS 規格: ハードウェアアクセサリおよび流体制御コンポーネントが、厳格な機械的安全性、構造的安定性、および操作上の安全性に関する指令に準拠していることを証明する認証マーカー。

SAE / DIN / 寸法規格: 仕様は、油圧および空圧流体コンポーネントの正確なねじの形状、ピッチ、角度、肉厚を規定し、プラットフォーム間のハードウェア互換性を確保します。

Ningbo Yunhua Valve Co., Ltd. は、製造されたすべてのコンポーネントがこれらの厳格なパラメータに完全に適合していることを確認するために、専門的な完全自動精密機械加工ワークショップ、統合組立ライン、専用のテストワークショップを設立しました。年間200万セットのバルブと1,000万セットのハードウェアアクセサリの生産能力を背景に、同社は国内外の高度なCNC工作機械と専用の自動試験装置を利用しています。この堅牢なインフラストラクチャは、 ホースコネクタ 完璧なネジ山コンプライアンスを示し、関連するすべての国際的な安全性と品質基準を満たしています。

材料認証とトレーサビリティ

完全性の高い流体ネットワークには、検証された材料の透明性が必要です。ミルテストレポートと物理的材料トレーサビリティにより、原料合金の化学組成 (正確なクロム、ニッケル、銅の割合など) と機械的特性が確認されます。この厳格な監視により、高応力のガスまたは給水システムに使用されるコンポーネントが、内部構造の空隙や不正確な合金配合によって早期に故障しないことが保証されます。

圧力クラス別の機械パラメータとコンプライアンスパラメータ

適切なものを選択する ホースコネクタ 流体やガスの供給ネットワーク内に存在する物理的、化学的、機械的変数を体系的に評価する必要があります。エンジニアリング チームは、コンポーネントの早期故障、環境汚染、システムの圧力低下を防ぐために、一般的な推測を避け、代わりに正確な技術パラメータに依存する必要があります。

STAMP方式によるテクニカルマッチング

流体接続要件を評価するための広く認識されているフレームワークは STAMP 法です。この体系的なプロセスにより、コンポーネントを展開する前に、すべての運用変数が確実に考慮されます。

サイズ: 技術管理者は、フレキシブル チューブの内径と外径、および嵌合ポートの正確なねじピッチと角度を正確に測定する必要があります。サイジングが不適切であると、局所的な流量制限、乱流流体の動き、および全体にわたる極端な圧力差が発生します。 ホースコネクタ インターフェース。

温度: これには、内部媒体の温度と外部環境の周囲温度という 2 つの異なる変数が関係します。極端な熱条件に継続的にさらされると、内部のエラストマーシールが劣化したり、異種金属間に熱膨張差が生じて接続が損なわれる可能性があります。

アプリケーション: 構造環境によって、ジョイントにかかる機械的要求が決まります。設計者は、外部配線スペース、連続的な機械的配線の移動、システムの振動、環境の影響や研磨面にさらされる可能性を考慮する必要があります。

素材: 内部シールリングの金属合金および化学組成は、輸送される流体またはガスと完全に適合する必要があります。材料の不適合性は、エラストマーの急速な内部酸化、応力腐食割れ、または化学劣化を引き起こす可能性があります。

圧力: システムは、ベースライン作動圧力だけでなく、潜在的な最大圧力スパイクに基づいて評価する必要があります。選択したコンポーネントは、予期しない油圧衝撃波や空気圧サージに耐えられる十分な破裂圧力安全マージンを備えている必要があります。

システム統合コストの管理

を評価する ホースコネクタ 初期コストに加えて、長期的な信頼性とメンテナンスの要件を評価する必要があります。低グレードのコンポーネントは、頻繁な液体漏れ、予期しないメンテナンス停止、周囲のバルブやハードウェアアクセサリの早期摩耗により、すぐにコスト高につながる可能性があります。精密機械加工されたハードウェアへの投資により、サービス間隔の延長、予測可能な摩耗サイクル、およびシステム メンテナンスの簡素化が保証されます。

要求の厳しいエンジニアリング用途をサポートするために、Ningbo Yunhua Valve Co., Ltd. は、10 年を超える専門業界の経験と洗練された管理システムを製造ライン全体に適用しています。同社は、国内外の先進的な CNC 工作機械を備えた 20,000 平方メートルの施設を運営し、大量生産全体にわたって絶対的な一貫性を維持しています。この厳格な精度により、すべてのバルブとハードウェアアクセサリが完璧に適合することが保証され、技術チームが取り付けエラーを排除し、安定したシステムパフォーマンスを維持できるようになります。

メディア特性に基づく技術選択マトリックス

流体分配ネットワークの技術パラメータ、構造材料、機械的構成をナビゲートするには、コンポーネントの仕様を正確に理解する必要があります。以下は、システム統合を最適化するための重要な技術的な質問、エンジニアリングの洞察、およびコアパフォーマンスの考慮事項をまとめたものです。

高品質の工業用ホース コネクタの主な指標は何ですか?

プレミアム流体コンポーネントは、正確なねじ公差 (厳格な国際規格に準拠)、化学的特性が文書化された高級原材料、極度の圧力サージに耐える均一な肉厚、大気酸化や孔食に耐える完璧な表面処理 (化学的不動態化または電気メッキなど) によって定義されます。

ねじのタイプ (NPT 対 BSP) は、ホース コネクタの取り付けとシール性能にどのような影響を与えますか?

NPT (ナショナル パイプ テーパー) ねじは、60 度のねじ角度で設計されており、機械的干渉によってシールし、相手ねじを互いに押し込みます。これには、微細な隙間を埋めるためにねじシーラントまたはテフロン テープが必要です。逆に、BSPP (British Standard Pipe Parallel) ねじは 55 度の角度を特徴とし、一定の直径を維持し、永久的な流体バリアを形成するために平らな肩部に対して圧縮された二次エラストマー O リングまたは結合ワッシャーに完全に依存しています。これらのねじプロファイルを混合すると、ねじの交差、ねじの剥離、および即時のシステム漏れが発生します。

耐久性の高い液体およびガス輸送ネットワークでは、真鍮よりもステンレス鋼が好まれるのはなぜですか?

ステンレス鋼は非常に優れた引張強度と構造硬度を備えているため、材料の劣化を起こすことなく、非常に高い使用圧力に対処し、強力な化学溶液や極端な温度に耐えることができます。黄銅はコスト効率が高く、加工が容易で、標準的な住宅用または商業用の給水および空気圧インフラストラクチャに最適ですが、高い物理的ストレスや摩耗条件下ではステンレス鋼の機械的寿命に匹敵することはできません。

ホースコネクタの吹き飛ばしの根本的な原因は何ですか?また、それを防ぐにはどうすればよいですか?

ブローオフは通常、システム圧力が最大定格使用限界を超えた場合、極度の圧力スパイクがチェックされずにラインを通過した場合、ホースと継手のサイズが一致していない場合、または圧着スリーブと保持クランプが不適切に適用された場合に発生します。予防には、構造化されたマッチング方法を使用した細心の注意を払ったエンジニアリングの選択、適切な圧力逃がし安全弁の実装、および厳格な寸法公差管理の下で製造されたコンポーネントの利用が必要です。

流体ハードウェアアクセサリを検査する際、技術管理者はどのような品質認証を確認する必要がありますか?

エンジニアリングコンプライアンスでは、製造施設が ISO 9001 などの包括的な品質管理フレームワークの下で稼働することが求められます。安全性が重要な配管、ガス、および機械のアセンブリの場合、製品は有効な CE および GS 認証を取得している必要があります。これらの認証により、機械設計、耐荷重、および構造テストが国際的な安全指令を満たしていることが検証されます。

ねじのタイプ (NPT 対 BSP) は、ホース コネクタの取り付けとシール性能にどのような影響を与えますか?

NPT (ナショナル パイプ テーパー) ねじは、60 度のねじ角度で設計されており、機械的干渉によってシールし、相手ねじを互いに押し込みます。これには、微細な隙間を埋めるためにねじシーラントまたはテフロン テープが必要です。逆に、BSPP (British Standard Pipe Parallel) ねじは 55 度の角度を特徴とし、一定の直径を維持し、永久的な流体バリアを形成するために平らな肩部に対して圧縮された二次エラストマー O リングまたは結合ワッシャーに完全に依存しています。これらのねじプロファイルを混合すると、ねじの交差、ねじの剥離、および即時のシステム漏れが発生します。

耐久性の高い液体およびガス輸送ネットワークでは、真鍮よりもステンレス鋼が好まれるのはなぜですか?

ステンレス鋼は非常に優れた引張強度と構造硬度を備えているため、材料の劣化を起こすことなく、非常に高い使用圧力に対処し、強力な化学溶液や極端な温度に耐えることができます。黄銅はコスト効率が高く、加工が容易で、標準的な住宅用または商業用の給水および空気圧インフラストラクチャに最適ですが、高い物理的ストレスや摩耗条件下ではステンレス鋼の機械的寿命に匹敵することはできません。

ホースコネクタの吹き飛ばしの根本的な原因は何ですか?また、それを防ぐにはどうすればよいですか?

ブローオフは通常、システム圧力が最大定格使用限界を超えた場合、極度の圧力スパイクがチェックされずにラインを通過した場合、ホースと継手のサイズが一致していない場合、または圧着スリーブと保持クランプが不適切に適用された場合に発生します。予防には、構造化されたマッチング方法を使用した細心の注意を払ったエンジニアリングの選択、適切な圧力逃がし安全弁の実装、および厳格な寸法公差管理の下で製造されたコンポーネントの利用が必要です。

流体ハードウェアアクセサリを検査する際、技術管理者はどのような品質認証を確認する必要がありますか?

エンジニアリングコンプライアンスでは、製造施設が ISO 9001 などの包括的な品質管理フレームワークの下で稼働することが求められます。安全性が重要な配管、ガス、および機械のアセンブリの場合、製品は有効な CE および GS 認証を取得している必要があります。これらの認証により、機械設計、耐荷重、および構造テストが国際的な安全指令を満たしていることが検証されます。

動的振動と構造応力は、ホース コネクタの寿命に長期的にどのような影響を及ぼしますか?

周囲のポンプ、モーター、または油圧脈動からの継続的な機械振動は材料疲労を誘発し、ねじ継手がゆっくりと緩んだり、継手の肩部に沿って応力腐食割れが加速したりする可能性があります。高振動システムでは、エンジニアは特殊な O リング フェイス シール (ORFS) を備えたコネクタを導入するか、スプリット フランジ接続を利用するか、多方向の機械的応力を吸収するように設計されたスイベル ジョイントを統合する必要があります。

金属ホースコネクタの表面コーティングに対する塩水噴霧試験の重要性は何ですか?

塩水噴霧試験 (ASTM B117 プロトコルなど) は、表面メッキと不動態化層の保護能力を評価するために使用される標準化された加速腐食試験です。白錆が発生するまでに 72 時間、赤錆が発生するまでに 120 時間耐久するなど、より高い評価は、ハードウェア アクセサリが過酷な湿気の多い環境、または海洋環境に設置された場合の動作寿命の延長に直接相関します。

高圧油圧ライン用に設計されたコネクタは、空気圧アセンブリで安全に使用できますか?

油圧ハードウェアは極度の機械的圧力に対処できるように作られていますが、検証せずにコンポーネントを交換して使用することはお勧めできません。油圧構成は厚い流体の保持と金属間の接触シール用に最適化されていますが、空圧システムは低粘度ガスで動作するため、非常に柔軟で低摩擦のエラストマーリップシールや、微細なガス分子の移動を防ぐための特殊な押し込み爪が必要です。

流体ネットワーク接続はどのくらいの頻度でメンテナンスおよび診断検査を受ける必要がありますか?

検査間隔はシステムの動作強度に大きく依存します。高圧、高温、または連続使用のガス ラインでは、湿気の滲出、糸の裏抜け、または構造表面の酸化がないか毎月目視検査する必要があります。包括的な診断圧力テストと事前のシール交換は、施設の計画された予防保守停止サイクルに完全に合わせて実行する必要があります。

高度なファクトリーオートメーションは、量産接続ハードウェア全体の寸法のばらつきをどのように最小限に抑えるのでしょうか?

手動処理​​を完全に自動化された精密製造に置き換えることで、機械加工および組み立て方程式から人的エラーが排除されます。自動化された CNC 機械はミクロンレベルの再現性で輪郭を切断し、統合された光学および圧力試験センサーは、エンジニアリング仕様から逸脱する部品を即座にフラグを立てて拒否します。この絶対的な一貫性により、すべてのコンポーネントが標準パイプライン アセンブリに完璧に統合されることが保証されます。
