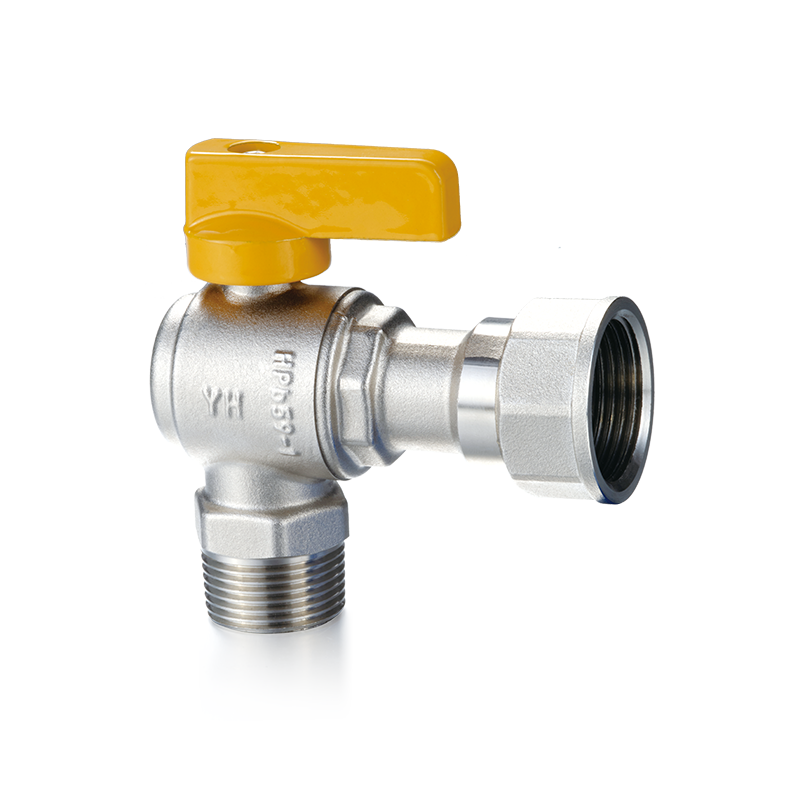

黄銅製直角ボールバルブ メーカー

技術概要

の 黄銅製直角ボールバルブ これは流体力学における重要な進歩を表しており、特に高性能パイプライン アーキテクチャ内のスペースを最適化し、方向を変更するように設計されています。追加の配管ジョイントや個別の 90 度エルボが必要な標準のインライン バルブとは異なり、 黄銅製直角ボールバルブ 流体制御と方向転換を単一のコンパクトなボディに統合します。この独自の設計により、潜在的な漏れ箇所が最小限に抑えられ、設置の人件費が大幅に削減され、機械や配管アセンブリの全体的な設置面積が削減されます。

産業エンジニアや調達専門家にとって、流体の流れの効率は最も重要な指標です。 Ningbo Yunhua Valve Co., Ltd. は、厳密な油圧研究を適用して、バルブの内部形状を確保しています。 黄銅製直角ボールバルブ 流体が直角に方向を変えるときに自然に発生する乱流を緩和します。このバルブ設計は、スムーズな内部コア移行を維持することにより、流量特性を最適化し、圧力降下を低減し、システム性能を安定させます。

マテリアルの完全性

の performance of a 黄銅製直角ボールバルブ 要求の厳しい産業環境では、冶金学に大きく依存しています。高品質の合金グレードを選択すると、バルブ本体が高い機械的ストレス、化学酸化、脱亜鉛に耐えることができます。 HPb59-1 や CW617N などのプレミアム配合は、引張強度と機械加工性の理想的なバランスを提供するために、プロの製造現場で頻繁に使用されています。

以下は、製品の製造に使用される標準的な工業用黄銅合金の化学組成と性能挙動を概説する詳細な技術パラメータの比較です。 黄銅製直角ボールバルブ :

Ningbo Yunhua Valve Co., Ltd. は、20,000 平方メートルの施設全体で包括的な材料検証プロセスを実施し、未加工真鍮棒のすべてのバッチがこれらの合金仕様に正確に適合していることを保証します。高度な試験ワークショップを使用して、入荷した原材料を検査することで、完成したすべての原材料の構造的完全性を検査します。 黄銅製直角ボールバルブ 完全に保証されています。

コア流体力学

の internal mechanical operation of the 黄銅製直角ボールバルブ バルブ本体キャビティ内に配置された 4 分の 1 回転の精密機械加工された球体によって決まります。オペレーターがレバーまたはアクチュエーターを 90 度回転させると、ボールの内部ポートが直交する入口チャネルと出口チャネルに直接整列します。

流体力学の観点から見ると、直角の経路は、移動媒体が排出される前にバルブ本体の後部チャンバー壁に衝突するときに、移動媒体に遠心力をもたらします。これに対処するには、境界層の摩擦を最小限に抑えるために、球の内部ボアを鏡面仕上げに研磨する必要があります。全開位置では高品質な 黄銅製直角ボールバルブ 低グレードの代替設計で一般的な局所的なキャビテーションとせん断力を最小限に抑える効率的な流路を作成します。

シーリングシステム

長期にわたる動作の完全性と完全な気泡のない遮断を保証するために、 黄銅製直角ボールバルブ 弾性の高いエラストマーまたはフッ素ポリマー素材で作られている必要があります。内部の真鍮またはクロムメッキのボールを囲む一次シールは、一定の摩擦、局所的な熱膨張、およびさまざまなライン圧力にさらされます。

ポリテトラフルオロエチレン (PTFE) は、その優れた化学的不活性性と低い摩擦係数により、業界のベンチマークであり続けています。ただし、要求の厳しい特定の用途では、バルブの耐用年数を延ばすためにシーリングのバリエーションを変更する必要があります。以下の表は、工業用直角バルブ構成に組み込まれた主要なシール材の比較分析を示しています。

適切なシールの組み合わせを選択することで、 黄銅製直角ボールバルブ 、エンジニアはインライン漏れとシートの早期劣化を効果的に排除できます。

ポート構成

を統合するとき、 黄銅製直角ボールバルブ 流体ループに組み込む際、適切な内部ボア構成を選択すると、システムの効率と下流側の圧力安定性に直接影響します。ライトアングル設計は、主に次の 2 つの異なるポート タイプに分類されます。

フルポート（フルボア） ：フルポート設計により、ボール流路の内径が配管の呼び径に完全に一致します。流体がフルポートを通過する場合 黄銅製直角ボールバルブ 、流量制限は最小限に抑えられます。これは、最大体積流量の維持が必須となる粘性液体や用途にとって重要です。

標準ポート（レデュースボア） ：標準ポートバルブは、接続配管よりも一回り小さい内部流量口径を備えています。この構成により、流体の流れにわずかな制限が導入され、流速がわずかに上昇する一方で、90 度の回転でより大きな圧力降下が発生する可能性があります。標準ポート設計の主な利点は、コンパクトな物理サイズと低コストであるため、わずかなフロー制限が運用結果に影響を与えないシステムに最適です。

規制遵守と認証

グローバルな B2B 調達では、国際的な品質管理と環境安全プロトコルの厳守が義務付けられています。大量プロジェクトの場合、製造施設は検証された品質基準に厳密に準拠していることを証明する必要があります。 Ningbo Yunhua Valve Co., Ltd. は、これらの厳しい期待に応えるために、自動精密機械加工ワークショップと自動組立ラインが厳格な品質システムの下で稼働していることを保証します。

主要な世界的ベンチマーク 黄銅製直角ボールバルブ 含まれるもの:

ISO 9001:2015 : 工場の設計、製造、テスト作業が完全なプロセスの一貫性と継続的改善のフレームワークを維持していることを検証します。

CE 承認 : バルブが欧州圧力機器指令で定められた厳格な安全性および構造性能要件に適合していることを証明します。

RoHS および NSF 準拠 : 飲料水または食品との接触に関する安全規制が適用される場合、真鍮マトリックス内の鉛含有量が厳密に制限されるか完全に排除されるようにします。

スペースに制約のある配管

現代の工業デザインでは、スペース要件を最小限に抑えることが構造工学の重要な要素です。コンパクトな産業機械の筐体内で複雑な配管システムを配線する場合、個別の 90 度の配管継手と組み合わせた従来のインライン バルブでは、かさばりすぎることがよくあります。の 黄銅製直角ボールバルブ エンジニアが流体制御のポイントで直接急に 90 度回転できるようにすることで、この課題を解決します。このレイアウトの最適化は、1 ミリメートル単位の空間クリアランスが重要となるオイル濾過システム、産業用洗浄装置、商用車の流体ラインで高く評価されています。

HVAC および流体加熱システム

商用暖房、換気、空調 (HVAC) システムでは、配管コンポーネントが容赦ない熱膨張と熱収縮のサイクルにさらされます。あ 黄銅製直角ボールバルブ ボイラーバイパスループ、輻射床下暖房マニホールド、チラーシステムライン内の重要な隔離ノードとして頻繁に利用されます。工業用真鍮の高い熱伝導率と熱安定性により、バルブは一定の温度変動下でも構造形状を維持し、合成または低品質の金属部品に伴う亀裂や反りを防ぎます。

空圧および油圧ライン

自動化された工場組立システムでは、中圧空気圧ラインと油圧配電回路では、フェールセーフな流れの即時遮断が必要です。素早い 4 分の 1 回転アクション 黄銅製直角ボールバルブ 瞬時遮断機能を実現します。 Ningbo Yunhua Valve Co., Ltd. は、国内外の最先端の CNC 工作機械を活用して、高速圧縮空気システムに必要な精密な公差適合を保証します。厳しい製造公差により、高圧の空気分子がステムやスレッドの境界面から漏れるのを防ぎ、大規模な産業施設全体での高価な圧縮空気の損失を削減します。

圧力と温度の定格

特定のモデルを選択する場合 黄銅製直角ボールバルブ , B2B 調達マネージャーは、コンポーネントの圧力と温度の定格曲線を綿密に分析する必要があります。バルブの構造上の限界は公称圧力定格 (PN) によって定義され、対象システム内で可能な最大サージ圧力を常に超える必要があります。

の standard engineering ratings for high-quality right-angle valves are broken down below:

PN16 (16 Bar / 約 232 PSI) : 軽度の商業設備、家庭用水道システム、低圧ユーティリティラインに適しています。

PN25 (25 バール / 約 362 PSI) : 耐久性の高い産業用アプリケーション、HVAC 冷却塔、中間層の空気圧ライン向けに設計されています。

温度許容範囲 : 一般的な高級真鍮構造は、摂氏 -20 度から摂氏 120 度までの温度範囲内で安全に動作します。これらの熱閾値を超えると、内部 PTFE シール要素が劣化し、内部クロスシート ウィーピングが発生する可能性があります。

接続端の種類

グローバルな機械インフラストラクチャへのシームレスな統合を確実にするために、 黄銅製直角ボールバルブ は、複数の標準化されたジョイント インターフェイスを使用して設計されています。

NPT（ナショナルパイプテーパー） : 主に北米の産業ネットワーク全体で使用され、PTFE テープまたは工業用ねじシーラントで巻いたときに干渉シールを実現するテーパーねじ構成を利用しています。

BSP / ISO 228 (英国規格パイプ) : ヨーロッパおよびアジア市場全体で広く採用されています。これらのねじは平行 (BSPP) またはテーパー (BSPT) にすることができ、平行ねじは加圧流体を封じ込めるためにエラストマーワッシャーまたは面シールに依存します。

圧縮継手 : 現場溶接やねじ立て加工が現実的ではない用途に最適です。これらの継手により、基本的な手動工具を使用してバルブを銅、PEX、または多層複合配管に直接クランプすることができます。

サプライチェーンおよび品質管理テスト

大規模な建設および製造インフラストラクチャでは、障害のないコンポーネントの中断のないサプライ チェーンを維持することが重要です。 Ningbo Yunhua Valve Co., Ltd. は、年間 200 万セットのバルブ生産能力と 100% 社内品質テストを維持することで、優れた一貫性を保証しています。

前に 黄銅製直角ボールバルブ 試験工場から出荷されると、2 段階の空気圧検査を受けます。最初の段階では、鋳造または鍛造の構造上の欠陥を排除するために、バルブ シェルに高圧のバースト リーク チェックを施します。第 2 段階では、閉じたボールコアに構造空気圧を加えてシートのシール性能を測定し、気泡漏れがないことを確認します。このレベルの品質管理により、世界的な卸売販売業者に対する現場での保証請求が大幅に最小限に抑えられます。

トルクとアライメントのガイド

正しい物理的設置は、製品の長期的な機能を保護するために重要です。 黄銅製直角ボールバルブ 。パイプの端をバルブ本体にねじ込むとき、技術者は、ねじの入口点の近くにある特定の六角形の平坦部に正確な目盛り付きレンチを使用する必要があります。バルブの反対側の端またはメインの中央アセンブリの接合部に力を加えると、バルブ本体のシェルが変形し、PTFE シートの内部の位置合わせが歪み、手動操作中に永続的な硬さが生じる可能性があります。

さらに、パイプラインは設置前に適切に支持され、構造的に調整されている必要があります。強制的に 黄銅製直角ボールバルブ 不一致または曲がったパイプセグメントを橋渡しすると、高い曲げモーメントが発生し、バルブの接続端に過剰な応力がかかり、長期間の使用で応力腐食割れが発生する可能性があります。

予防保守

とはいえ、 黄銅製直角ボールバルブ は本質的にメンテナンスの手間がかからないコンポーネントですが、定期的な予防メンテナンス プログラムを導入することで、特に硬水システムや化学薬品処理ループでは動作寿命を 2 倍に延ばすことができます。時間の経過とともに、炭酸カルシウム、溶解ミネラル、粒子状の錆がバルブ ボール周囲の不活性な空洞内に沈着する可能性があります。

バルブが一度に数か月間完全に開いた位置で静止したままになると、これらの結晶性鉱物の堆積物が球体の滑らかな表面で結晶化する可能性があります。バルブが最終的に作動すると、これらの硬い堆積物が柔らかい PTFE シートに傷を付け、バルブのシール能力を永久に損なう可能性があります。少なくとも四半期に 1 回、完全な開閉サイクルを通じてバルブを作動させると、これらの局所的な表面の蓄積が除去され、内部潤滑剤がシール面全体に再分配されます。

インライントラブルシューティング

オペレータがコントロール ハンドル ステムの周囲に液体のにじみや湿気の発生を確認した場合、多くの場合、内部ステムのパッキン リングが安定しているか、高周波サイクルによってわずかに摩耗していることを示しています。よく設計された 黄銅製直角ボールバルブ 、これはアクティブなパイプラインからバルブ全体を取り外さなくても簡単に修正できます。技術者は、標準的な手動工具を使用して、ハンドル レバーの下にある外部パッキン ナットを 4 分の 1 回転締めるだけです。このわずかな調整により、内部 PTFE パッキング スリーブがステムに対して再圧縮され、完全な構造シールが復元されます。

独立した 90 度エルボを備えた標準的なインライン ボール バルブと比較して、真鍮直角ボール バルブを使用することの主な油圧上の利点は何ですか?

答え : の統合されたデザイン 黄銅製直角ボールバルブ 流体システムからねじ込みまたははんだ付けによる接合を完全に排除します。これにより、急なパイプエルボに接続された独立したインラインバルブと比較して、流体の総摩擦係数が大幅に削減されます。直角バルブ本体の合理化された内部経路により、局所的な乱流が低減され、システム全体の圧力降下が低減され、狭い設置場所でも物理的な設置面積がよりコンパクトになります。

合金組成 (CW617N や DZR 黄銅など) は、軽度の腐食性の商業環境におけるこのバルブの耐用年数にどのような影響を及ぼしますか?

答え : 標準的な真鍮は、高レベルの塩素または二酸化炭素を含む攻撃的な水にさらされると脱亜鉛が発生する可能性があります。このプロセスでは亜鉛が合金マトリックスから浸出し、多孔質で構造的に弱い銅フレームが浸出しやすくなります。を選択する 黄銅製直角ボールバルブ 耐脱亜鉛性 (DZR) 黄銅または CW617N 合金から鍛造されているため、特定の冶金学的抑制剤が確実に存在します。これらの元素の添加により、亜鉛原子が金属結晶構造内にしっかりと固定され、化学的浸出が防止され、過酷な水域ネットワークにおける動作寿命が大幅に延長されます。

直角流路に関連する具体的な圧力損失特性は何ですか?

答え : 流体媒体はバルブコア内で 90 度方向を変える必要があるため、バルブコア全体の圧力降下は 黄銅製直角ボールバルブ ストレートフルポートインラインボールバルブよりわずかに高い。ただし、これは、標準のインライン バルブと従来のシャープ ターン パイプ エルボ継手を組み合わせた場合の圧力損失よりも大幅に低くなります。内部流路はメーカーによって最適化されており、流体抵抗を最小限に抑え、安定した体積スループットを維持します。

真鍮製直角ボールバルブはスロットルや流量調整に使用できますか? それとも厳密に遮断目的に使用されますか?

答え : ボールバルブは基本的に完全な分離 (オン/オフサービス) 向けに設計されています。標準を使用する 黄銅製直角ボールバルブ 継続的な絞りの場合、バルブが部分的に開いたままになると、内部 PTFE シートの露出した端が高速の流体せん断と集中した局所的な圧力にさらされます。これにより、シール面が急速に侵食され、深刻なキャビテーションが発生し、その後バルブが完全に閉じられたときに下流側の漏れが発生する可能性があります。

製造工場は鉛フリーの飲料水システムに対してどのような国際認証を取得する必要がありますか?

答え : 飲料水を供給する配管システムの場合、調達規制では通常、NSF/ANSI 61 または NSF 372 認証が必要です。これにより、接液コンポーネント内の鉛含有量が義務付けられたしきい値の 0.25% を下回っていることが検証されます。 Ningbo Yunhua Valve Co., Ltd. のような施設は、高度な材料試験ワークフローを維持し、特殊な鉛フリーまたは低鉛黄銅の製造がこれらの厳しい健康および環境基準を満たしていることを検証します。

標準 PTFE シートは、商用 HVAC 用途での連続的な熱サイクル下でどのように機能しますか?

答え : バージン PTFE は優れた動作温度範囲を備えており、摂氏 -20 度から摂氏 120 度までの流体の変動に簡単に対処できます。その自然な弾性により、熱膨張圧力がかかるとわずかに変形し、システムが冷えると元のプロファイルに戻ります。極度の高周波熱サイクル ループの場合、強化 PTFE またはカーボン充填 PTFE を使用すると、寸法安定性がさらに向上し、長期使用時の材料のクリープが防止されます。

高圧設備における防噴ステムと標準ステム設計の違いは何ですか?

答え : 防爆ステムは、バルブ本体シェルの内側から固定される一体型の内部ショルダー フランジを備えて設計されています。高圧用途では、内部の流体力がステムをこの安全ショルダーに対して上方に押し上げ、動作中または極度のサージスパイク下でステムがバルブ本体から飛び出すことを物理的に不可能にします。逆に、劣った外部アセンブリステムは上部の保持ナットにのみ依存しており、保持コンポーネントが圧力下で破損した場合に致命的な破損のリスクが生じます。

大量の卸売出荷に対して工場はどのようにして 100% の漏れテストを実施するのでしょうか?

答え : 欠陥のない品質を保証しながら大規模な製造作業を管理するために、自動化施設は組立シーケンスの最後に専用の空気圧試験ステーションを設置します。年間 200 万セットのバルブ生産能力を誇る Ningbo Yunhua Valve Co., Ltd. のような企業は、組み立てられたバルブを水没させるか、自動差圧減衰システムを利用しています。これらのコンピュータ制御センサーは、ミリバールの圧力損失のほんの一部であっても即座にフラグを立て、箱詰めして出荷する前に不完全なバルブを自動的に隔離します。

90 度方向流体バルブ内のキャビテーションの兆候は何ですか?また、それをどのように防ぐことができますか?

答え : キャビテーションは、局所的な流体圧力が液体の蒸気圧を下回ったときに発生し、高圧領域に入ると激しく崩壊する小さな蒸気泡を生成します。この崩壊により、パイプラインを砂利が勢いよく流れるような小さな衝撃波が発生します。時間の経過とともに、キャビテーションにより真鍮のボールと内壁に深刻な孔食が発生する可能性があります。これは、過剰な流速を避け、入口圧力が十分に保たれていることを確認し、フルポートを選択することで防止できます。 黄銅製直角ボールバルブ 急激な内圧低下を防ぎます。

どの接続タイプ (NPT 対 ISO 228 ネジ) が、頑丈な産業用空気圧機械の構造安定性を高めますか?

答え : どちらのねじ山設計も、適切に加工された場合、優れた機械的強度を提供します。 NPT ねじは、相手ねじを噛み合わせて接合部の全長に沿って高剛性の構造シールを形成するテーパー形状を特徴とし、重工業機械によく見られる機械的振動に耐えるのに役立ちます。 ISO 228 ねじは平行で、ねじ接続の基部にある平らなシール面またはワッシャーに依存しているため、一貫した接合部の完全性を維持しながら、機械のメンテナンス中の迅速な組み立てと分解が容易になります。
