真鍮製ロック可能ボールバルブ メーカー

工業用流体制御および商業用配管システムでは、バルブが完全に開いているか完全に閉じているかの意図した位置に確実に維持されることが、安全性の順守と事故の防止にとって重要です。標準の真鍮製ボールバルブは信頼性の高い遮断機能を備えていますが、自由に回転可能な操作ハンドルにより、不正な操作や振動による偶発的な動作の危険性があります。 ロック可能な真鍮ボールバルブ には、設計された物理ロック機能が組み込まれており、操作制御を新しいレベルのセキュリティに高めます。

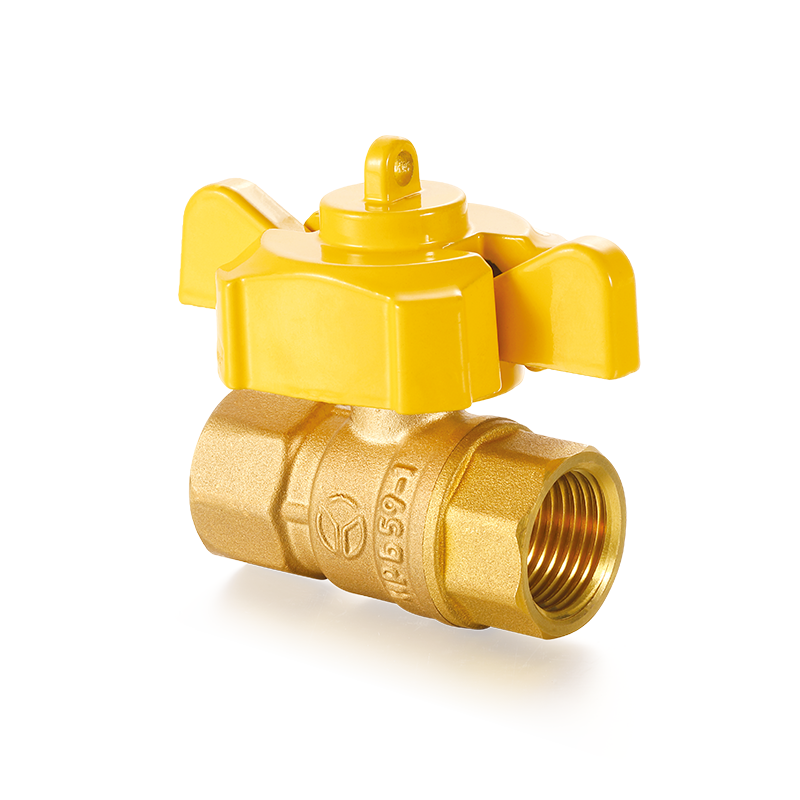

このバルブの特徴は、改良されたハンドルとステムの構造にあります。一般的な自由回転ハンドルとは異なり、 ロック可能な真鍮ボールバルブには南京錠の掛け金またはタブが組み込まれています ハンドルベースまたはハンドル自体に取り付けます。この掛け金には 1 つ以上のロック穴が付いています。バルブが完全に「閉」（ハンドルがパイプに垂直、0°）または完全に「開」（ハンドルがパイプに平行、90°）の位置に正確に配置されている場合、ハンドルのロック穴はバルブ本体の対応する穴と完全に位置合わせされます。オペレータは、これら 2 つの整列した穴に標準の南京錠を挿入してロックし、ハンドルが動くのを物理的に防ぎます。この設計は「ロックアウト/タグアウト」(LOTO) 機能として知られており、国際的に認められたエネルギー分離手順の重要なコンポーネントです。

材料工学の観点から見ると、バルブ本体は通常、CW617N や CW614N などのグレードの高品質の鍛造黄銅から製造されます。これらの材料は、優れた耐食性、良好な機械加工性、および十分な機械的強度で知られています。耐久性と美観をさらに高めるために、バルブ本体の表面には多くの場合、 ニッケルメッキ 。このニッケル - リン合金コーティングは、湿気の多い環境や腐食性の環境における真鍮の酸化や変色 (一般に「変色」として知られています) を効果的に防ぎます。

さらに、防爆ステム設計は、最新のロック可能なボールバルブのもう 1 つの重要な安全機能です。この設計により、高い流体またはガス圧力下でも、動作中にステムがバルブ本体から押し出されることがなくなり、潜在的な漏れや致命的なステムの排出事故さえも防ぐことができます。ステムシールには通常、調整可能な PTFE (ポリテトラフルオロエチレン) グランドパッキンが採用されています。この材料は、摩擦係数が極めて低く、化学的不活性性に優れているため、スムーズな作動トルクを確保し、長期にわたって安定したシール性能を発揮します。

さまざまなタイプのロック可能な真鍮ボールバルブの技術仕様を視覚的に説明するために、以下に比較表を示します。

業界標準に基づいて編集されたデータ。

注目に値するのは、 寧波雲華バルブ有限公司 バルブ製造の分野で深い技術的専門知識を蓄積してきました。パイプライン システムの安全性とイノベーションに注力する企業として、Yunhua Valve はオペレーターの安全と機器の完全性を保護する上でロック可能な設計が非常に重要であることを十分に理解しています。研究開発プロセス中、当社の技術チームは、ロック機構の位置決め精度と長期的な動作信頼性の最適化を優先し、ロック/ロック解除サイクルを繰り返した後でもハンドルと本体の穴が正確に位置合わせされた状態を維持することで、LOTO の安全手順の強固な基盤を提供しました。

ロック可能な真鍮ボールバルブ すべてのパイプライン システムで必要なわけではありません。ただし、誤ったバルブ操作が重大な人身傷害、重大な物的損害、または職場の安全規制の違反につながる可能性がある環境では、これらは必須の安全装置です。これらのアプリケーションの主な目的は、エネルギーの隔離を物理的に強化し、人的ミスのリスクを排除することです。

の ロックアウト/タグアウト (LOTO) 手順 は、産業安全における最も基本的かつ重要なアプリケーション シナリオです。製造工場、化学工場、製薬施設、およびエネルギー生産現場では、メンテナンス、修理、または清掃の前に、機器をすべての潜在的な危険なエネルギー源 (圧縮空気、高圧液体、電気、化学エネルギーなどを含む) から隔離する必要があります。ロック可能な真鍮のボールバルブは、重要な「エネルギー隔離点」として機能します。 OSHA 1910.147 (米国) などの規格によれば、メンテナンス担当者は、作業中に他の人が誤って装置に再通電することを防ぐために、個人用の安全南京錠とタグをエネルギー分離装置 (このバルブ) に取り付ける必要があります。これらの用途で真鍮のロック可能なボールバルブが好まれる理由は、優れた耐食性と堅牢な機械的性能を兼ね備え、作動油、冷却剤、さまざまなプロセスガスなど、工場で見られる複雑な流体を処理できるためです。

の領域で 公共施設や商業ビルなど 、ロック可能な真鍮ボールバルブも同様にかけがえのない役割を果たします。何百もの部屋があるホテル、または人口が密集した学校、病院、または大規模な集合住宅を考えてみましょう。これらの建物内の天然ガス管、消火用水管、または主給水ライザーが権限のない者によって自由に操作される可能性がある場合、悲惨な結果が生じるでしょう。メンテナンススタッフは、指定された担当者がキーを保管することで、緊急修理や定期メンテナンス中に、ロック可能なボールバルブを使用して、隔離されたセクションへの水道またはガスの供給を完全に遮断してロックすることができます。この方法は効果的に予防するだけでなく、 破壊行為または悪意のある改ざん また、好奇心旺盛な子供や権限のない人が誤ってバルブを操作することによる漏洩やサービスの中断を回避し、公共施設の安全性と管理効率を大幅に向上させます。

の agricultural irrigation and marine engineering sectors are also significant application areas for these valves. On large farms, irrigation systems are widely distributed and often located in unattended fields. Incidents of unauthorized water theft or malicious valve closure are common. Lockable brass ball valves installed at key nodes effectively solve this problem. Farmers can set the valve status according to their irrigation plan, lock it, and ensure the system operates correctly. In marine engineering or coastal facilities, equipment is constantly exposed to harsh environments with high salt spray and high humidity, demanding extremely high material corrosion resistance. In response, advanced manufacturers produce ball valves using 耐脱亜鉛性 (DZR) 黄銅 。この特別な黄銅合金は、特定の水質 (特に塩化物イオン含有量が高い水質) で発生する可能性のある亜鉛の優先腐食と浸出 (脱亜鉛) を効果的に抑制するために組成を最適化します。これにより、バルブ本体の内部構造上の欠陥によって引き起こされる漏れや破裂さえも防止され、船舶、海水淡水化プラント、または沿岸のケミカルパークでの長期にわたる信頼性の高いサービスが保証されます。

寧波雲華バルブ有限公司 は、さまざまな業界にわたる安全弁に対するさまざまなニーズを深く理解しています。当社のロック可能な真鍮製ボールバルブ シリーズは、LOTO 安全基準に従って厳密に設計およびテストされているだけでなく、標準的な CW617N 真鍮やより要求の厳しい DZR 真鍮など、過酷な作業条件に対応するさまざまな材料オプションも提供しています。当社の製品は、中国のいくつかの大規模な工業団地や商業施設のパイプラインプロジェクトで成功裏に使用されており、安定した信頼性の高いパフォーマンスにより顧客の信​​頼を獲得しています。

高品質黄銅製ロック式ボールバルブの設計寿命と安全性能を十分に発揮するには、適切な設置手順と定期的な保守点検が不可欠です。たとえ最高のバルブであっても、正しく取り付けられなかったり、必要なメンテナンスが行われなかったりすると、性能や安全性が損なわれてしまいます。

サイジングと設置のポイント :
設置前に、バルブの圧力温度定格がパイプライン システムの実際の動作条件と一致していることを確認する必要があります。公称口径、圧力定格 (PN40 など)、材質の指定など、バルブ本体のマークを確認してください。本体の流れ方向の矢印に注意してください (一方向シール設計の場合は特に重要です)。ほとんどのボールバルブは双方向ですが、メーカーが推奨する流れ方向に従うことが常により信頼性の高い方法です。ネジ付き真鍮ボールバルブの場合、 バルブの損傷を避けるためには、2 本のレンチを使用することが重要です 。具体的には、1 つのレンチを使用してバルブ本体をしっかりと固定し、もう 1 つのレンチを使用してパイプ継手の接続を締めます。これにより、トルクがボディとボンネットの接続部に直接伝達されるのを防ぎ、不均一な応力によるボディの変形、漏れ、さらには亀裂を回避します。適切な量​​の PTFE テープまたはねじシーラントを管の雄ねじに塗布しますが、このシーリング材が管の穴やバルブの流路に入らないように注意してください。残ったシールテープは PTFE バルブシートに埋め込まれ、シール面を損傷し、バルブを閉じたときに完全に遮断できなくなる可能性があります。設置後、バルブを完全に試運転する前に、圧力テストを実行して接続点に漏れがないことを確認してください。

メンテナンスとトラブルシューティングの実践 :
きれいなサービス媒体 (水道水、きれいな圧縮空気、天然ガスなど) 内のロック可能な真鍮製ボール バルブは、実質的にメンテナンスが不要です。ただし、長期間使用すると、いくつかの一般的な問題が発生する可能性があります。たとえば、ハンドル操作が異常に硬くなったり、固着したりする場合、これは通常、単純な「潤滑不足」の問題ではありません。原因として考えられるのは、 PTFEの膨潤 シート素材や破片の粒子がボールとシートの間に閉じ込められる。この時点で、 チーターバー（パイプなど）を使用してハンドルを強制的に回転させないでください。 。これを行うと、ロック機構が損傷するだけでなく、ステムが変形したり、PTFE シートが破れたりする可能性があります。正しい手順は、システムを減圧し、その後バルブを分解して検査および清掃することです。金属部品の洗浄にはガソリンなどの溶剤を使用できますが、PTFE シートや O リングなどの非金属部品の場合は、精製水またはアルコールを使用し、長時間の浸漬は避けてください。洗浄後もバルブの動作が困難な場合は、バルブを交換する必要があります。

重要な LOTO 安全プログラムで使用されるバルブについては、 定期的な機能テストのスケジュールを強くお勧めします 。たとえば、「シート漏れ」テストを四半期または半年ごとに実行します。具体的な手順は次のとおりです。下流配管が減圧されて圧力要求がないことを確認し、バルブを完全に閉じて個人用南京錠でロックし、次に下流ベントバルブを開くか、接続された圧力計を観察します。継続的な流体の流れが見られる場合、または圧力計の測定値がゆっくり上昇している場合は、シートシールが故障しているため、信頼できる隔離ポイントとしての機能を回復するためにバルブを直ちに交換する必要があります。

寧波雲華バルブ有限公司 は、高品質のロック可能な真鍮製ボールバルブ製品を提供するだけでなく、お客様にライフサイクル全体の技術サポートを提供することにも取り組んでいます。当社の製品は高品質のCW617N黄銅で鍛造されており、シートは純PTFEまたはガラス繊維強化PTFEで作られており、長期使用において低トルクと優れたシール性能を保証します。生産においては、ISO9001品質マネジメントシステムを厳格に実施しています。すべてのバルブは工場から出荷される前に 100% シールテストを受け、顧客に届けられる製品が信頼性と安全であることを保証します。同時に、当社の技術チームは、お客様の特定の動作条件に基づいて専門的な選択アドバイスと設置/メンテナンスのガイダンスを提供し、バルブの耐用年数を最大化し、長期的な運用コストを最小限に抑えることができます。

よくある質問 (FAQ)

Q1: ロック可能な真鍮製ボールバルブと標準的な真鍮製ボールバルブの主な違いは何ですか?
答え: の core difference lies in the handle design. The handle and/or body of a lockable ball valve integrates a hasp with holes, allowing the operator to use a standard padlock to physically lock the valve in the fully open or fully closed position to prevent unauthorized or accidental operation. A standard ball valve lacks this feature.

Q2: 購入したバルブが産業安全基準を満たしていることを確認するにはどうすればよいですか?
答え: メーカーが最大使用圧力、適用可能な温度範囲、材料証明書などの明確な性能パラメータを提供していることを確認してください。 LOTO 手順で使用されるバルブの場合、ロック機構が信頼性が高く、ハンドルとロック穴が開位置と閉位置で正確に位置合わせされていることを確認してください。 寧波雲華バルブ有限公司 は国際規格に従って製品を製造し、厳格な安全監査の要件を満たす詳細な技術データシートを提供しています。

Q3: このタイプのバルブは天然ガスパイプラインに適していますか?
答え: はい、適切に認定された真鍮のロック可能なボールバルブは、天然ガスまたはLPGパイプラインに非常に適しています。真鍮はガスに対する耐食性に優れており、ロック機能により誤操作や悪意のある操作を防止します。選択したバルブがガスサービス用に明示的にマークされていること、およびその圧力定格がガスシステムの要件を満たしていることを確認してください。

Q4: バルブハンドルが硬くなって操作しにくくなりました。潤滑剤を追加したり、長いハンドルを使用したりできますか?
答え: これは強く推奨されません。 通常、剛性は摩耗、内部 PTFE シートの膨張、または閉じ込められた破片によって発生します。潤滑剤を追加しても問題は解決しない可能性があり、メディアが汚染される可能性があります。チーターバー（スチールパイプなど）を使用すると、ステム、ロック機構、またはシートを簡単に損傷し、バルブの故障や漏れを引き起こす可能性があります。正しいアプローチは、システムを減圧し、検査/洗浄のためにバルブを分解するか、バルブを完全に交換することです。

Q5: 寧波雲華バルブ有限公司 は製品の保証と技術サポートを提供しますか?
答え: はい。バルブの専門メーカーとして、 寧波雲華バルブ有限公司 出荷されるすべての製品に品質保証を提供します。当社は標準化されたバルブ製品を提供するだけでなく、選定コンサルティング、設置指導、故障解析などの包括的なサポートサービスを提供できる専門の技術チームを擁し、お客様の流体制御システムが安全かつ効率的に動作することを保証します。
